該模塊通常由柔性線路板、測繪組件、接口電路等部分組成。其中，柔性線路板用于連接各個組件，實現信號的傳輸和處理；測繪組件包括傳感器、處理器、存儲器等，用于實現各種測繪功能，接口電路則用于連接外部設備和通信。
產品定義：

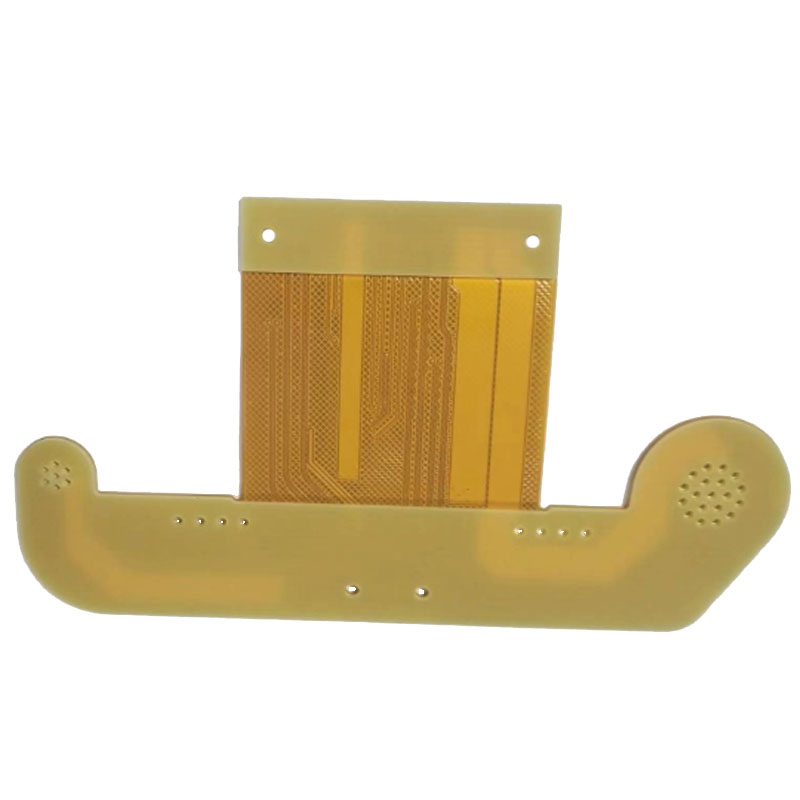

測繪組件化柔性線路板模塊是一種用于測繪領域的裝置，其主要功能是將多個測繪組件集成在一塊柔性線路板上，實現模塊化、標準化的測繪解決方案。
該模塊通常由柔性線路板、測繪組件、接口電路等部分組成。其中，柔性線路板用于連接各個組件，實現信號的傳輸和處理；測繪組件包括傳感器、處理器、存儲器等，用于實現各種測繪功能；接口電路則用于連接外部設備和通信。

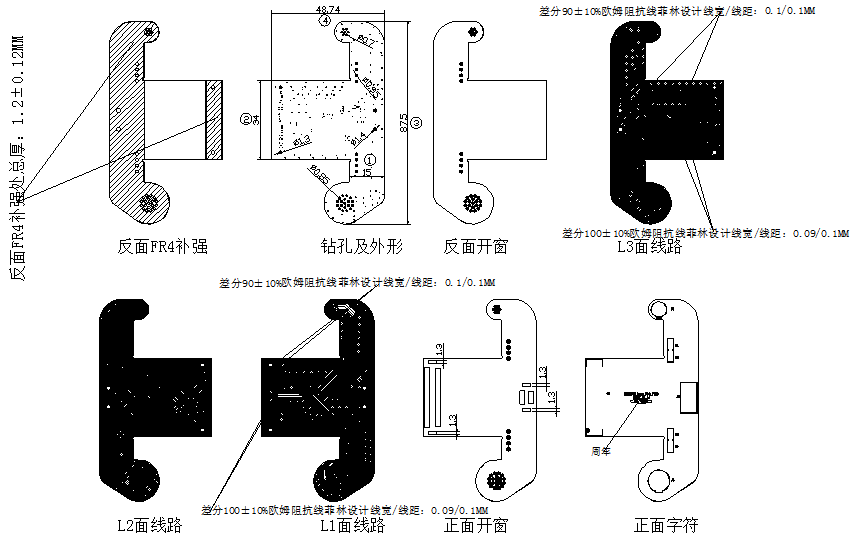

圖片：見分層圖
產品基本工藝流程：
開料、鉆孔、內層圖形轉移、蝕檢、貼內層熱固膠、貼外層基材、壓合/固化、靶沖銷釘孔、除膠渣、沉/鍍銅、外層正反面圖形轉移、阻抗測試1、貼外層覆蓋膜、表面處理、阻抗測試2、開短路測試、絲印字符、成型、補強裝配、終檢、包裝出貨
產品特色亮點：
模塊化設計：將多個測繪組件集成在一塊柔性線路板上，方便安裝和維修，同時也提高了系統的可靠性和穩定性。
標準化接口：采用標準化的接口設計，方便與其他設備或系統進行連接和通信。
靈活性：可以根據不同的需求，選擇不同的測繪組件和接口，實現不同的測繪功能。
易于擴展：可以方便地添加新的測繪組件或接口，實現系統的擴展和升級
產品輸出相關報告：
《項目技術可行性分析報告》
《產品測試報告》
《線路板成品可靠性測試報告》
